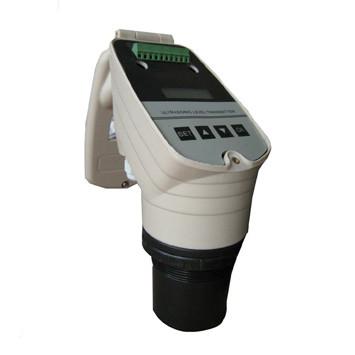

TD2000系列超声波液位计
可采用二线制、三线制或四线制技术，供电回路和信号输出回路独立，超声波液位计当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，超声波液位计应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。
应用：
1、测量流量、液位、低表压、真空和比重
2、两线制最大量程可达30m
3、四线制最大量程可达40m
4、最小分辨率1mm
5、LCD／LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器（仅四线制）
8、全塑料防腐外壳（防护等级lP67）
9、专利的换能器结构（小量程物位计法兰安装时，对法兰接管长度无要求）
10、简单的按键设定参数（无需等待容器排空或加满，无需附加的遥控器）
11、灵活的安装方式（螺纹/法兰、固定孔/支架）
12、交流或直流供电形式可选（仅四线制）
技术参数：
量程 | 液体：0~15m/20m/30m/40m 固体：0~6m/10m /15m /25m |
盲区 | 0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m |
精度(空气中) | 量程的0．2％ |
电流输出 | 4~20mA |
输出分辨率 | 实际量程的0．03％ |
输出负载 | 0~500Ω |
开关量输出 | 高位、低位继电器常开 |
继电器规格 | AC250V 5A／DC30V |
显示分辨率 | lcm |
显示方式 | 4位LCD液晶(字高375px)或6位LED数码管 |
输入电源 | DC24V(±10％)80mA或AC220V 50mA |
温度补偿 | 全范围自动 |
介质温度 | -45℃~+85℃ |
压力范围 | ±0．1MPa |
声波束角 | 5°(3db) |
检测周期 | 1秒 |
参数设置 | 3位有感按键 |
电缆装置 | PGl3.5密封套 |
外壳材质 | ABS |
传感器材质 | PVC |
防护等级 | IP67 |
安装方式 | 螺纹(法兰)或固定孔(支架) |
安装要求 | 探头发射面应伸出容器安装口 |
产品选型：
TD2000 | 超声波液位计 |
型式 | A | 一体式两线制 |
B | 一体式三线制 |
C | 一体式四线制 |
D | 分体式四线制精简型 |
E | 分体式四线制标准型 |
量程 | 4 | L=4m |
6 | L=6m |
8 | L=8m |
10 | L=10m |
12 | L=12m |
15 | L=15m |
20 | L=20m |
30 | L=30m |
40 | L=40m |
客户指定 | L=…..m |
电源电压 | D | DC24V LCD液晶显示 |
E | DC24V LED数码管显示 |
A | AC220V LCD液晶显示 |
探头加长 | **mm |
